Superviser un routeur Cisco en SNMP

Rendez-vous dans le menu Configuration > Plugin Packs et installez le Plugin Pack Cisco Standard :

../_images/quick_start_cisco_0.gif

Rendez-vous maintenant dans le menu Configuration > Hosts > Hosts et cliquez sur le bouton Add :

../_images/quick_start_cisco_1.png

Renseignez les informations suivantes :

  • Le nom de votre server

  • Une description de votre serveur

  • Son adresse IP

  • La communauté et la version SNMP

Cliquez sur le bouton + Add a new entry pour le champ Templates puis sélectionnez le modèle Net-Cisco-Standard-SNMP-custom.

Cliquez sur le bouton Save.

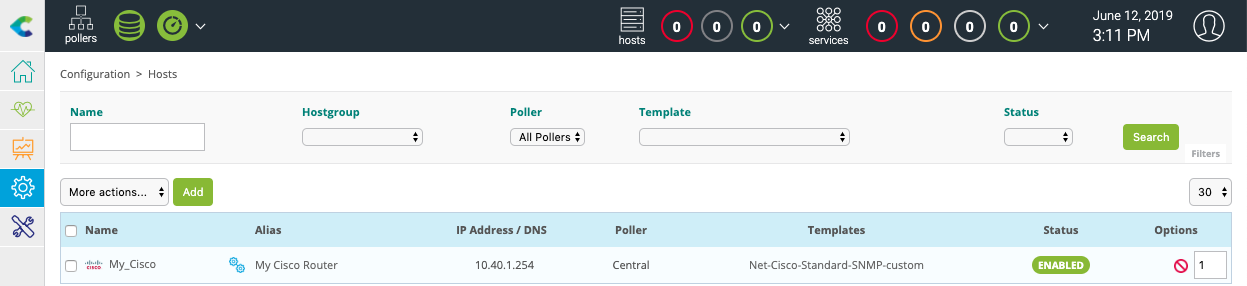

Votre équipement a été ajouté à la configuration de la supervision :

../_images/quick_start_cisco_2.png

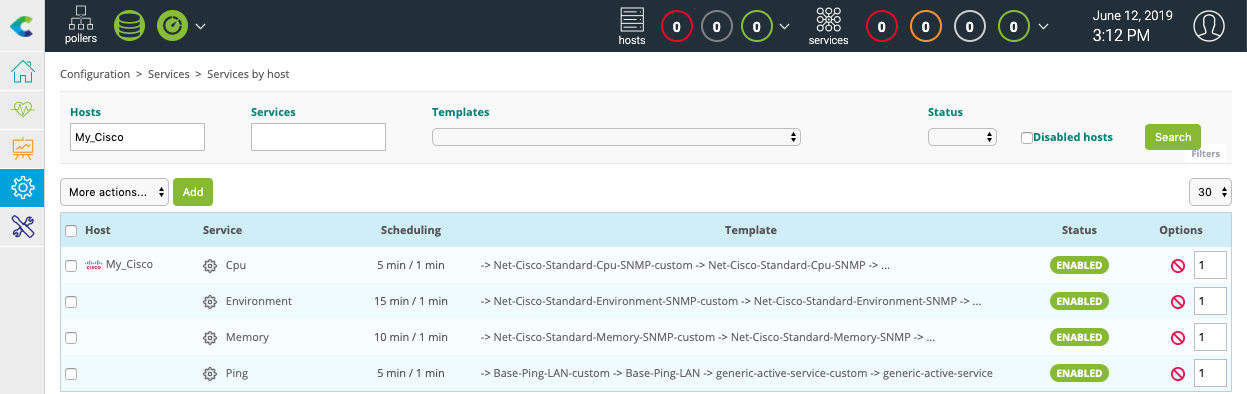

Rendez-vous dans le menu Configuration > Services > Services by host. Un ensemble d’indicateurs a été déployé automatiquement :

../_images/quick_start_cisco_3.png

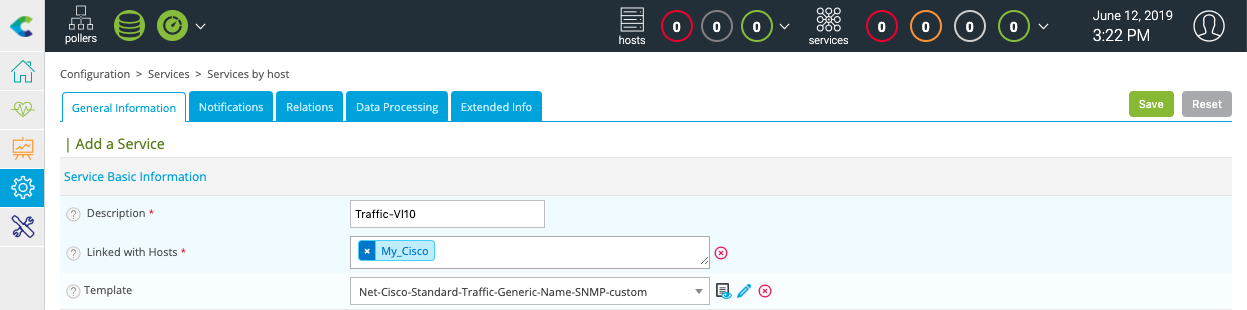

D’autres indicateurs peuvent être supervisés. Cliquez sur le bouton Add pour ajouter par exemple la supervision de la bande passante d’une interface réseau :

../_images/quick_start_cisco_4a.png

Dans le champ Description, saisissez le nom du service à ajouter, puis sélectionner l’hôte auquel lier cet indicateur. Dans le champ Template sélectionner le modèle Net-Cisco-Standard-Traffic-Generic-Name-SNMP-custom.

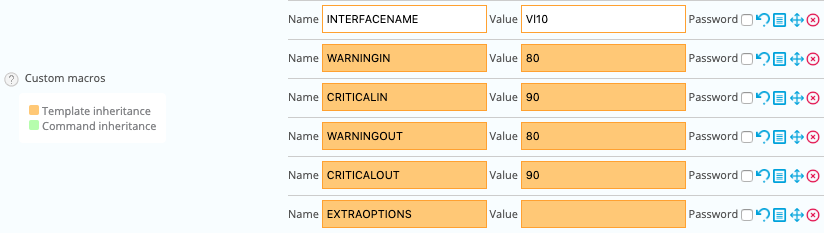

Une liste de macros en correspondance avec le modèle va alors apparaître :

../_images/quick_start_cisco_4b.png

Saisissez le nom de votre interface pour la macro INTERFACENAME et cliquez sur le bouton Save pour ajouter cet indicateur à la configuration.

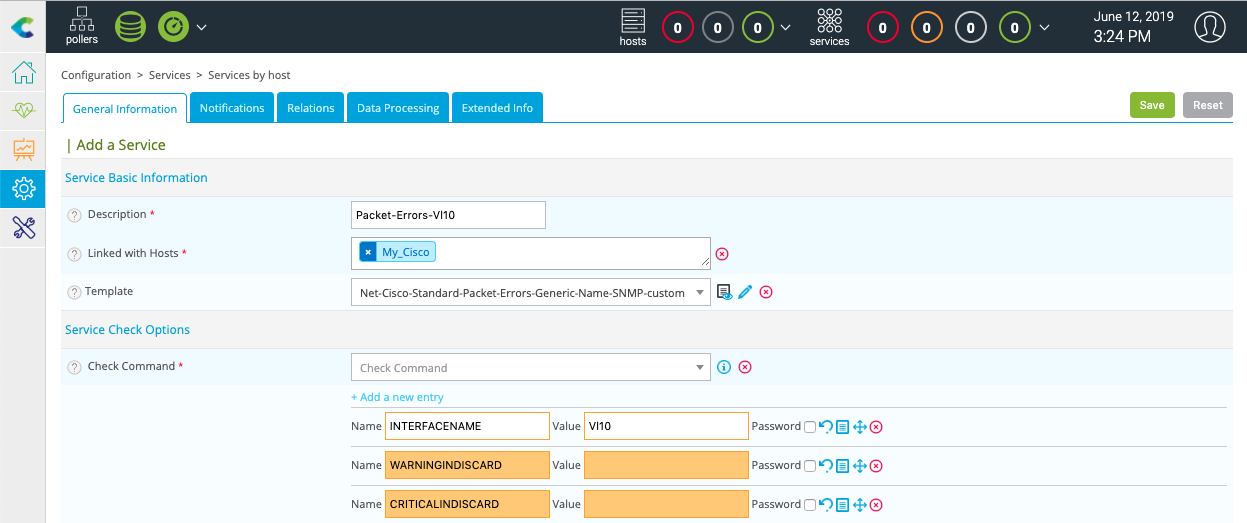

Faites de même pour ajouter la supervision des erreurs de paquets :

../_images/quick_start_cisco_5.png

menu dédié.

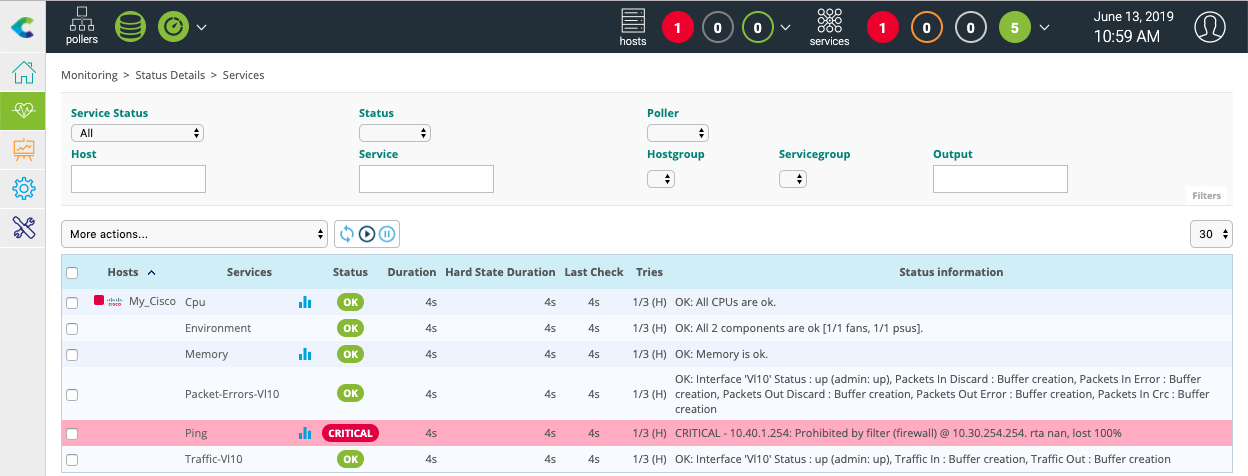

Rendez-vous ensuite dans le menu Monitoring > Status Details > Services et sélectionnez la valeur All pour le filtre Service Status. Après quelques minutes, les premiers résultats de la supervision apparaissent :

../_images/quick_start_cisco_6.png

Pour aller plus loin

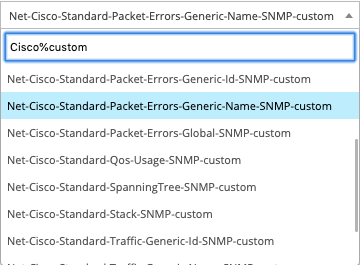

Le Plugin Pack Cisco Standard apporte de nombreux modèles de supervision. Lors de la création d’un service, il est possible de rechercher les modèles disponibles dans la liste de sélection :

../_images/quick_start_cisco_7.png

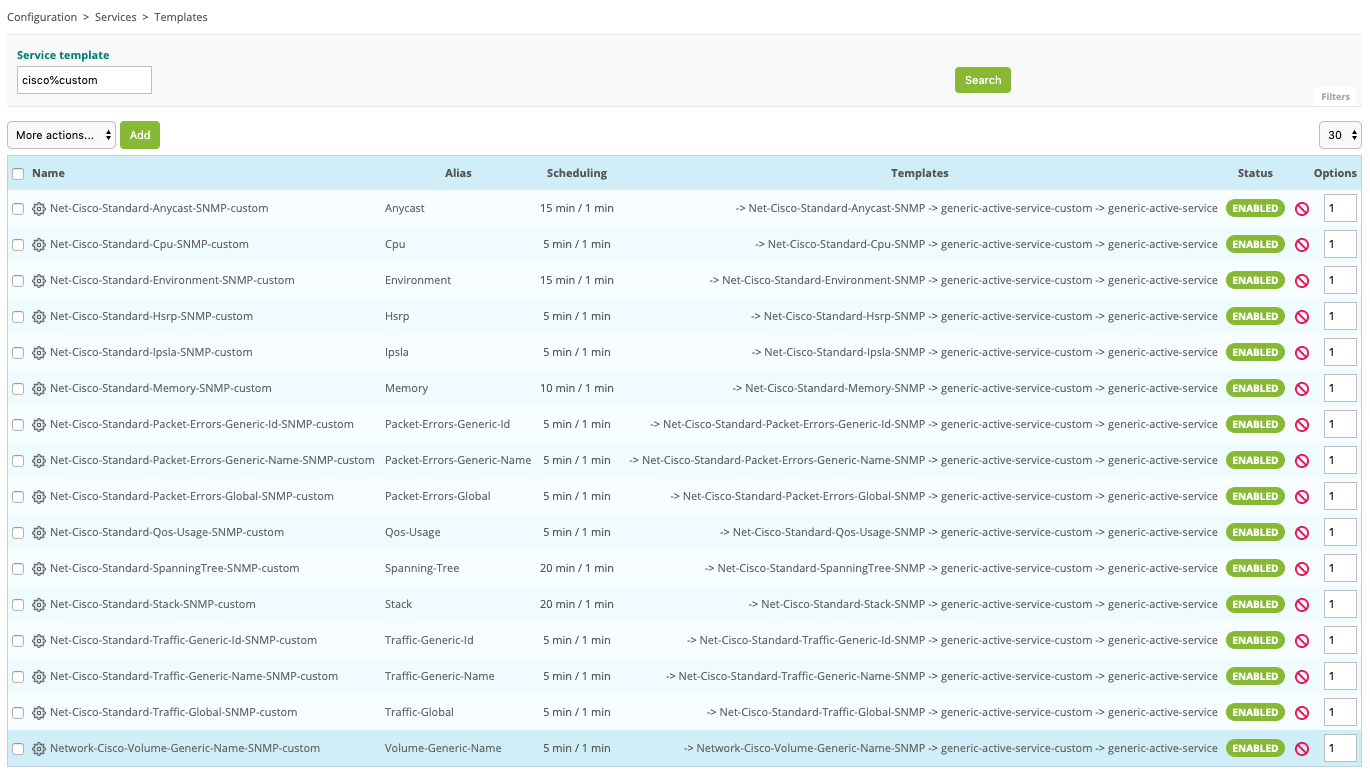

Il est également possible d’accèder au menu Configuration > Services > Templates pour en connaître la liste :

../_images/quick_start_cisco_8.png

Pour connaître le nom des interfaces réseau disponibles, vous pouvez exécuter le plugin Centreon en ligne de commande tel quel :

$ /usr/lib/centreon/plugins/centreon_cisco_standard_snmp.pl --plugin=network::cisco::standard::snmp::plugin --hostname=10.40.1.254 --snmp-community=public --snmp-version=2c --mode=list-interfaces
List interfaces:
'Gi1/0/1' [speed = 1000, status = up, id = 10101]
'Gi1/0/2' [speed = 1000, status = up, id = 10102]
'Gi1/0/3' [speed = 10, status = down, id = 10103]
'Gi1/0/4' [speed = 10, status = down, id = 10104]
'Gi1/0/5' [speed = 10, status = down, id = 10105]
'Gi1/0/6' [speed = 1000, status = up, id = 10106]
'Gi1/0/7' [speed = 10, status = down, id = 10107]
'Gi1/0/8' [speed = 10, status = down, id = 10108]
'Gi1/0/9' [speed = 10, status = down, id = 10109]
'Gi1/0/10' [speed = 10, status = down, id = 10110]
'Gi1/0/11' [speed = 10, status = down, id = 10111]
'Gi1/0/12' [speed = 10, status = down, id = 10112]
'Gi1/0/13' [speed = 10, status = down, id = 10113]
'Gi1/0/14' [speed = 10, status = down, id = 10114]
'Gi1/0/15' [speed = 10, status = down, id = 10115]
'Gi1/0/16' [speed = 10, status = down, id = 10116]
'Gi1/0/17' [speed = 1000, status = up, id = 10117]
'Gi1/0/18' [speed = 10, status = down, id = 10118]
'Gi1/0/19' [speed = 10, status = down, id = 10119]
'Gi1/0/20' [speed = 100, status = up, id = 10120]
'Gi1/0/21' [speed = 10, status = down, id = 10121]
'Gi1/0/22' [speed = 1000, status = up, id = 10122]
'Gi1/0/23' [speed = 10, status = down, id = 10123]
'Gi1/0/24' [speed = 1000, status = up, id = 10124]
'Gi1/0/25' [speed = 10, status = down, id = 10125]
'Gi1/0/26' [speed = 10, status = down, id = 10126]
'Gi1/0/27' [speed = 10, status = down, id = 10127]
'Gi1/0/28' [speed = 10, status = down, id = 10128]

Ou pour récupérer la liste des spanning-tree :

$ /usr/lib/centreon/plugins/centreon_cisco_standard_snmp.pl --plugin=network::cisco::standard::snmp::plugin --hostname=10.40.1.254 --snmp-community=mrthsrnrd --snmp-version=2c --mode=list-spanning-trees
List ports with Spanning Tree Protocol:
[port = GigabitEthernet1/0/20] [state = forwarding] [op_status = up] [admin_status = up] [index = 10120]
[port = Port-channel1] [state = forwarding] [op_status = up] [admin_status = up] [index = 5001]
