VMWare-Cluster-Performances-1

Description

Ce rapport présente les performances d’un cluster d’ESX en terme de consommation CPU, utilisation mémoire, hébergement des machines virtuelles et utilisation des datastores.

Comment interpréter ce rapport?

Pour un cluster d’ESX et une période donnée en entrée, le rapport affiche:

Sur la page 1:

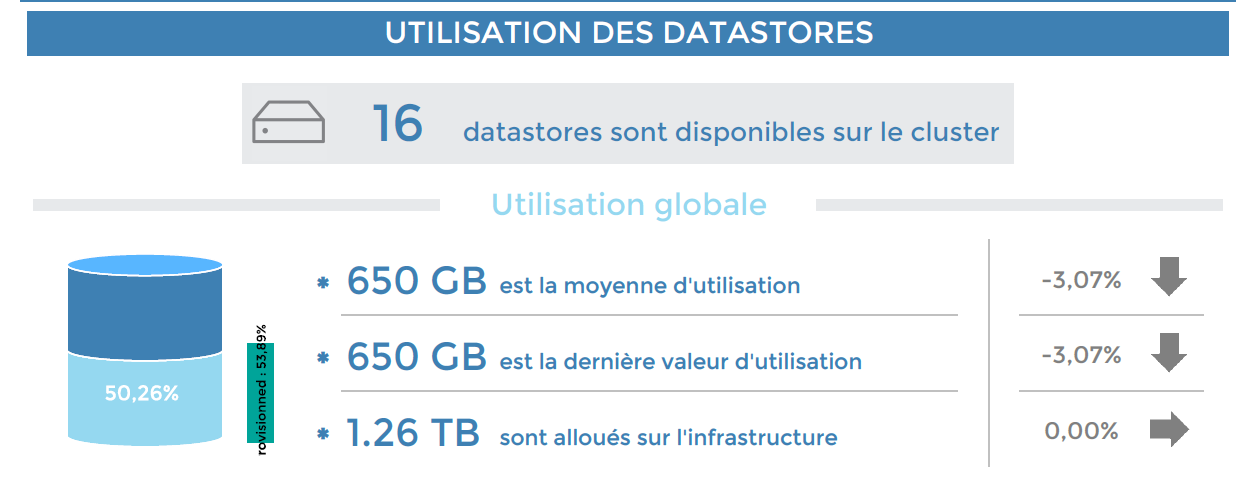

Le nombre total des datastores présents sur le cluster, l’espace moyen utilisé sur l’esemble des datastores en pourcentage et en octets, la dernière valeur remontée sur la période, ainsi que l’espace total alloué sur l’ensemble des datastores. Ces 3 dernières valeurs, une évolution par rapport à la période précedente est affichée.

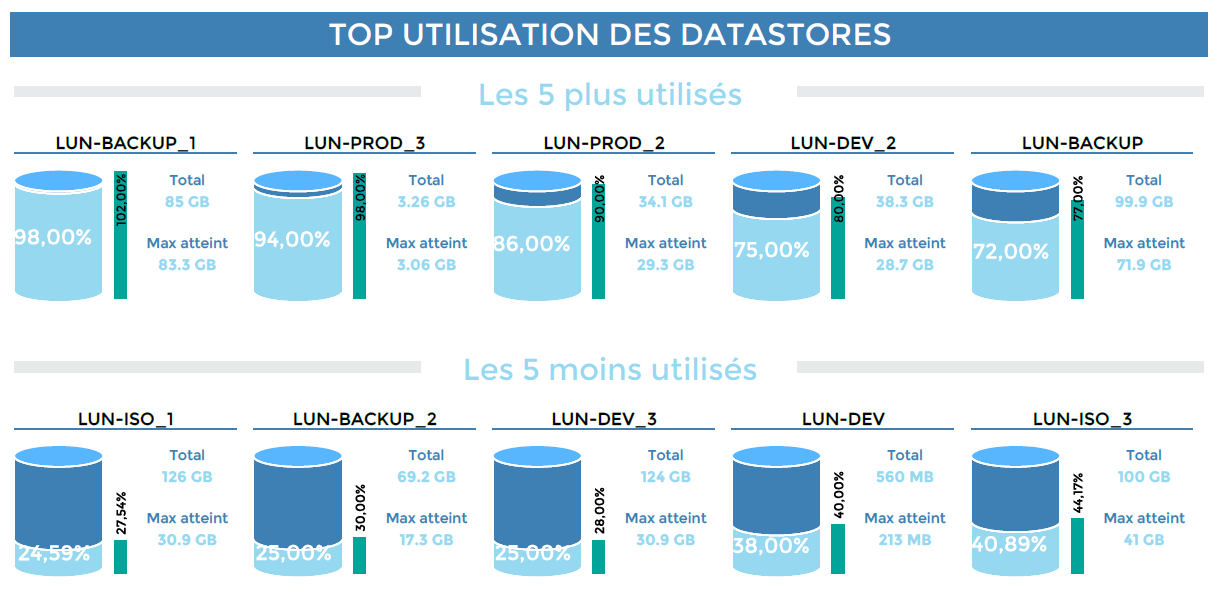

Ensuite, les 5 datastores les plus utlisés et les 5 datastores les moins utilisés sont mis en évidence, avec pour chaque datastore: le pourcentage d’utilisation,le maximum atteint ainsi que l’espace alloué.

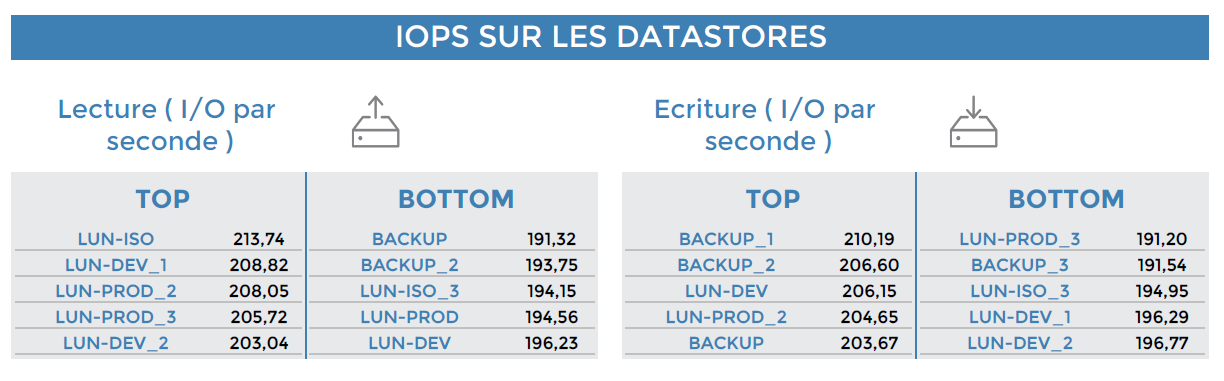

Enfin, toujours sur les datastores, ceux générant le plus et le moins d’entrées/sorties par seconde en lecture et écriture sont mis en avant dans des TOP 5 et des BOTTOM 5.

Sur la page 2:

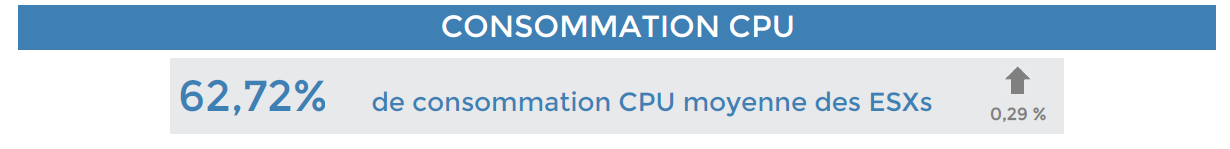

La consommation CPU moyenne sur l’ensemble des ESXs du cluster ainsi que l’evolution par rapport à la période précedente est affiché.

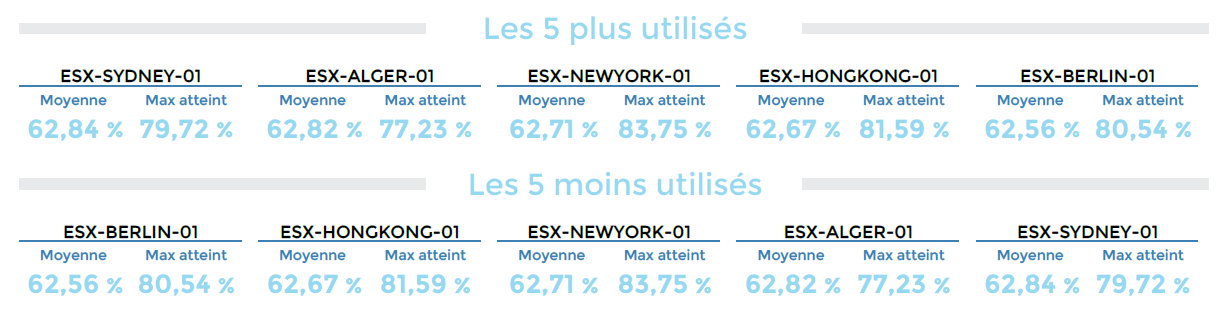

Les ESXs utilisants le consommant le plus de CPU et ceux consommant le moins de CPU sont mis en avant, avec pour chaque ESXs, la moyenne d’utilisation et la valeur maximale atteinte.

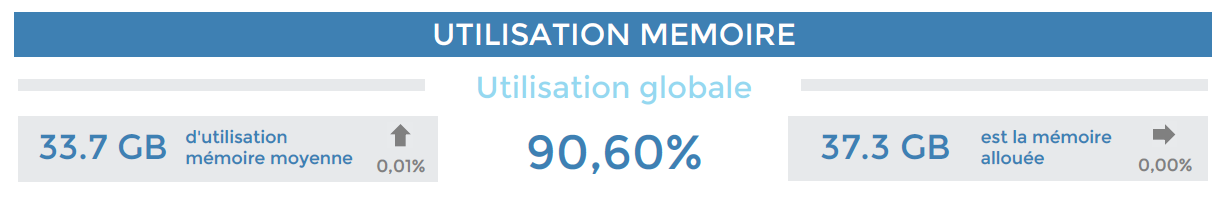

ensuite, l’utilisation moyenne de la mémoire vive sur l’ensemble des ESXs du cluster ainsi ainsi que la mémoire totale allouée sont affichés:

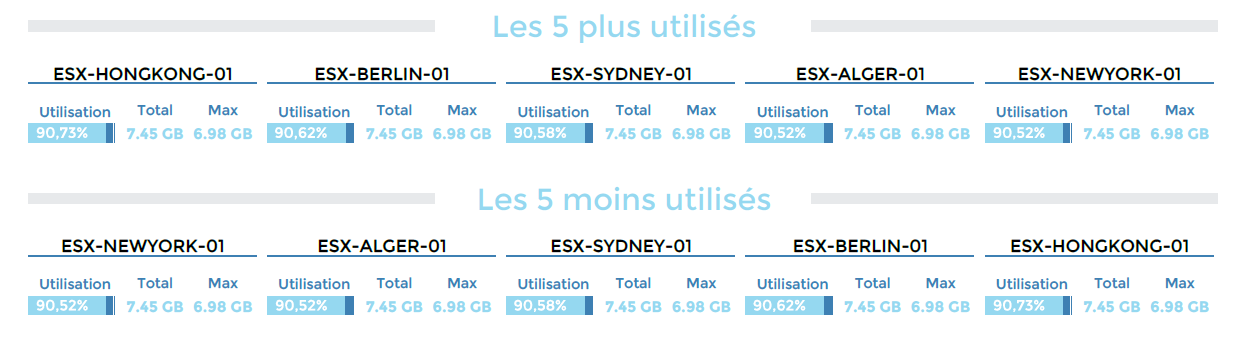

La mise en avant des ESXs utilisants le plus de RAM, et ceux utilisant le moins de RAM, avec pour chaque ESX, l’utilisation moyenne sur la période, la RAM totale disponible et la valeure maximale atteinte.

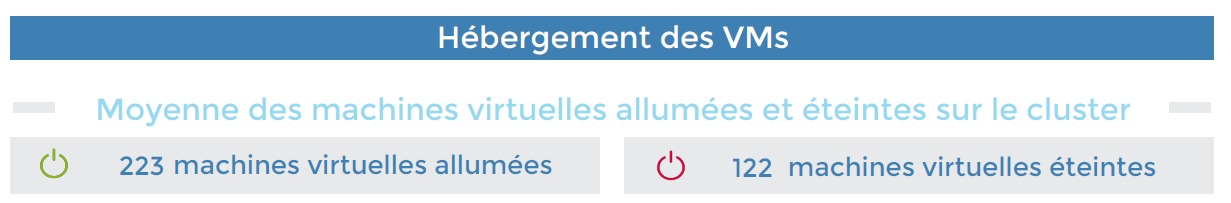

Enfin, des informations sur le nombre moyen de VMs allumées et éteintes sur le cluster

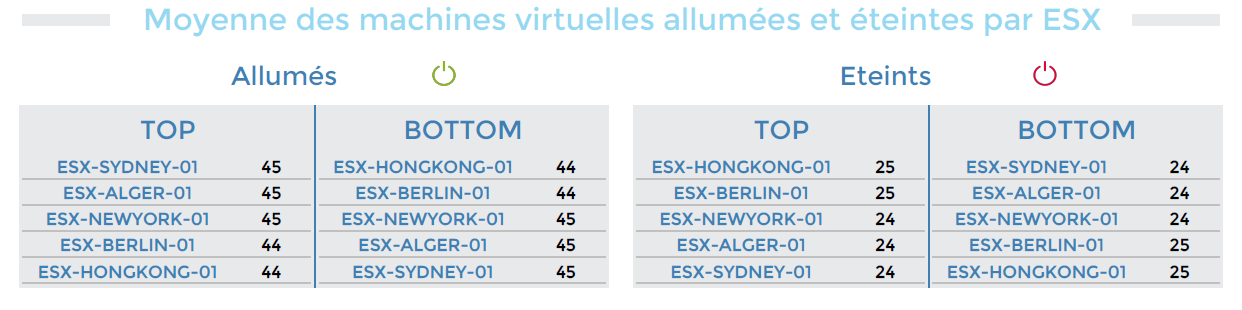

et la mise en avant des ESXs hébergeant le plus le moins de VMs allumées et éteintes:

Paramètres

Les paramètres attendus dans ce rapport :

• Une periode de reporting

• Les objets Centreon suivant :

Paramètres	Type	Description
Time period	Liste déroulante	Plage horaire à utiliser
Host group	Liste déroulante	Sélection du cluster
Host category	Multi sélection	Sélection des catégories d’hôtes à filter sur le cluster
Datastore Service category	Multi sélection	Sélection des catégories de services contenant l’utilisation datastores
IOPs Service category	Multi sélection	Sélection des catégories de services contenant les IOPS des datastore
CPU Service category	Multi sélection	Sélection des catégories de services contenant la CPU des ESXs
Memory Service category	Multi sélection	Sélection des catégories de services contenant la mémoire des ESXs
VM count Service category	Multi sélection	Sélection des catégories de services contenant le VMcount sur les ESXs
Datastore usage (filtre)	Champ texte	Entrer la partie commune sur laquelle vous souhaitez filtrer les datastores. Cette partie sera également supprimée (% pour tout garder)
Datastore iops (filtre)	Champ texte	Entrer la partie commune sur laquelle vous souhaitez filtrer les datastores. Cette partie sera également supprimée (% pour tout garder)

Prérequis

Ce rapport est developpé pour une compatibilié avec le plugin pack Virt-VMware2-ESX et le connecteur Centreon-VMWare-2.0

Les prérequis pour le bon fonctionnement du rapport sont:

Mise en place de la Supervision des indicateurs suivants:

• Un service CPU, Memory et VMcount pour chaque ESX.

• Un service Datastore-usage par datastore, qui sera rattaché ou à un seul ESX du cluster, ou alors au VCenter. Par défaut, le service aura la nomenclature suivante: Datastore-Usage-xxxx où xxxx sera le nom du datastore.

• Un service Datastore-IOPS par datastore, qui sera rattaché ou à un seul ESX du cluster, ou alors au VCenter. Par défaut, Le service aura la nomenclature suivante: Datastore-Iops-xxxx où xxxx sera le nom du datastore.

Création de groupes d’hôtes correspondants aux cluster. Un cluster ( groupe d’hôte) contiendra :

• Un ensemble d’ESXs ( hôte )

• Le VCenter uniquement si les services Datastore-usage et Datastore-IOPS sont rattaché au VCenter et non à un ESX du cluster.

Création d’au moins une catégorie d’hôtes contenant le cluster entier (ESXs + vCenter). Si vous avez plusieurs cluster, vous pouvez les répartir dans plusieurs catégories d’hôtes afin d’être en mesure de filtrer le rapport sur un cluster précisémment.

Création des services catégories suivantes:

• CPU-ESX: qui regroupe l’ensemble des indicateurs CPU sur les ESXs.

• Memory-ESX : qui regroupe l’ensemble des indicateurs MEmory sur les ESXs.

• VMcount-ESX: qui regroupe l’ensemble des indicateurs VMcount sur les ESXs.

• Datastore-usage: qui regroupe l’ensemble des indicateurs de l’utilisation des datastores.

• Datastore-IOPS : qui regroupe l’ensemble des indicateurs des IOPS sur les datastores.

Note

Si le nom d’un datastore ou d’un serveur ESX contient plus de 16 caractères, les 16 premiers seront affichés, et complétés par 3 points de suspension
